Технология очистки бытовых сточных вод ЮБАС (бывшая торговая марка "ТОПАС - М")
| | |
Конструкция:
Установки модельного ряда ЮБАС систем Астра, Циклон Лого выполнены в цельном пластиковом корпусе из листового полипропилена толщиной до 80 мм.
Листы полипропилена содержат внутри пузырьковый слой, который влияет на упругость листов и их термозащиту. Механические свойства корпуса позволяют монтировать установки в различные грунты без какого-либо усиления. Опыт показывает высокую надёжность материала корпуса в условиях средней полосы России. Корпуса установок содержат внутри технологические перегородки, пирамидальный вторичный отстойник, защищённый приборный отсек и технологическое оборудование.
Принцип работы:
Сточные воды поступают в накопительный резервуар, уравнивающий неравномерность поступления стоков, в то же время здесь производится их предварительная аэробно-аноксидная биологическая очистка аэробным активным илом с разным уровнем растворенного кислорода во времени. Активный ил образуется в установке как продукт жизнедеятельности аэробных бактерий, поступающих первоначально с фекальными стоками и воздухом, и не требует со стороны пользователя каких-либо действий по запуску культуры бактерий. Предварительно очищенная смесь воды с активным илом затем равномерно закачивается в аэротенк с помощью эрлифта. Использование для перекачки насосов этого типа позволяет перекачать активный ил без разрушения его структуры. В аэротенке происходит окончательное разрушение органического загрязнения активным илом и окисление углерода с образованием углекислого газа, а также процессы нитрификации. В аэротенке, также как и в накопительном резервуаре, происходят колебания уровня растворенного кислорода, но на общем более высоком уровне. Для поддержания активного ила во взвешенном состоянии во время технологических пауз аэрации используется импульсная подкачка. Затем смесь очищенной воды с активным илом поступает во вторичный отстойник через нижнее отверстие, по закону сообщающихся сосудов. Во вторичном отстойнике, с низким уровнем растворенного кислорода, происходит отстаивание ила и мощный процесс денитрификации. Осевший активный ил накапливается в нижней части отстойника, а чистая вода выводится за пределы установки. Ранее описанные процессы происходят в первой фазе работы установки.
По окончании первой фазы, по команде блока управления, начинается работа фазы перемешивания. За пределы установки ничего не отводится, во всех камерах уровень кислорода понижается, система импульсной подкачки держит ил во взвешенном состоянии. Во всех камерах происходят процессы денитрификации с разной степенью интенсивности.
По окончании фазы перемешивания начинается вторая фаза. В накопительном резервуаре уровень кислорода поднимается. Во время пауз аэрации включена импульсная подкачка. Здесь начинаются процессы окисления ранее разложенной органики и интенсивный процесс денитрификации. Уровень кислорода в аэротенке остается на низкой отметке. Система импульсной подкачки отключена. Активный ил осаждается на дно аэротенка. Излишки активного ила, свыше установленной концентрации в 20%, засасываются мощным эрлифтом насоса рециркуляции и отводятся в стабилизатор активного ила. Часть тяжелых фракций ила осаждается в стабилизаторе для последующей стабилизации и утилизации. А вторая часть легких фракций увлекается с рециркуляционной водой в накопительный резервуар. Уровень в аэротенке уменьшается до верхнего перегиба насоса рециркуляции и он прекращает свою работу. Ил вторичного отстойника начинает осаждаться и отводится в аэротенк принудительно, выдавливающим течением насоса циркулятора вторичного отстойника. Вторичный отстойник очищается и осветляется.
По окончании второй фазы вновь начинается первая фаза и цикл повторяется. Соединения фосфора, присутствующие в сточных водах, поглощаются активным илом в виде полифосфатов и периодически удаляются вместе с ним.
Излишки активного ила удаляются пользователем из стабилизатора активного ила с помощью штатного насоса эрлифта (входящего в состав установок). Использовать удаленный ил можно в качестве отличного удобрения. Удаление ила происходит 1 раз в 3 месяца. Если используется внешний дренажный насос, то удаление ила производится 1 раз в 6 месяцев.
Учитывая, что в установке абсолютно нет анаэробных процессов, и даже подводящая канализация вентилируется отработанным воздухом, а присутствующий кислород и аэробная биомасса препятствуют развитию болезнетворных бактерий и паразитов, нет необходимости в дополнительном обеззараживании избыточного активного ила перед его использованием в качестве удобрения на вашем садовом участке.
 |

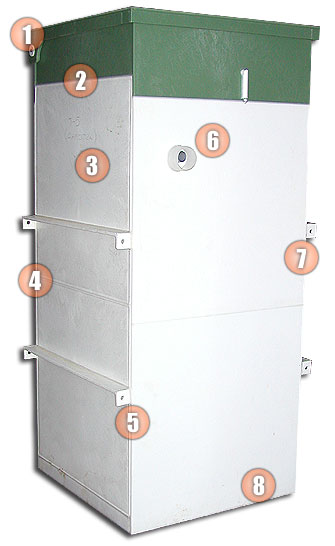

1 - Крышка находится над поверхностью земли, что позволяет легко контролировать и обслуживать установку.
2 - Установка выполнена в едином корпусе, что уменьшает габаритные размеры конструкции и сводит потери тепла к минимуму.
3 - Интегральная структура и уникальные характеристики применяемого для корпуса полипропилена позволяют использовать установку в климатических условиях России.
4 - Особая технология сварки гарантирует полную водонепроницаемость корпуса установки и его высокую механическую прочность.
5 - Монтажные петли и малый вес установки обеспечивают удобство транспортировки и монтажа.
6 - Возможность отведения очищенной воды самотечным или принудительным способами.
7 - Прочный полипропиленовый корпус с ребрами жесткости позволяет монтировать установку без дополнительного бетонирования.
8 - Пластиковый корпус гарантирует отсутствие коррозии, экологическую безопасность и отличную теплоизоляцию.
|
| |

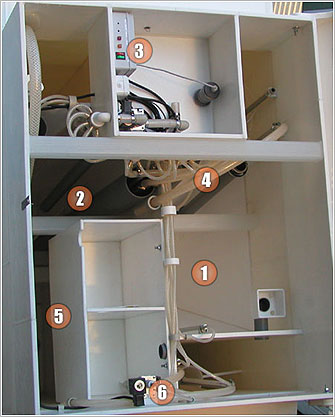

1 - Конечная ступень очистки доступна для визуального контроля, что исключает попадание неочищеной воды в окружающую среду.
2 - Применение перфорированной мембраны позволяет получить мелкопузырчатую аэрацию, и как следствие — повышение эффективности очистки.
3 - Применение новых технологий сводит энергопотребление установки к минимуму, что приводит к уменьшению эксплуатационных затрат.
4 - Благодаря применению аэрлифтов, число механических узлов в установке сведено к минимуму, что повышает надежность работы системы.
5 - Установка автоматически регулирует режимы работы в соответствии с объемом стоков.
6 - Аэробный стабилизатор избытков активного ила позволяет использовать отходы как удобрение сразу же после удаления его из установки, а удаление стабилизированного ила происходит штатным аэрлифтом, что позволяет обойтись без ассенизационной машины.
|
 |
| |
- Высокая степень очистки (более 98%);
- Разрешён сброс очищенной воды в водоёмы рыбохозяйственного значения (при условии соглосования с надлежащими инстанциями и обязательным обеззораживанием стоков);
- Не требуется полей подземной фильтрации (что немаловажно при высоких грунтовых вода и гнилистых грунтах)
- Малый вес;
- При отсутствии электроэнергии, работает как трёхступенчатый отстойник;
- Абсолютная водонепроницаемость корпуса установки;
- Высокая механическая прочность;
- Гарантированное отсутствие запахов при работе;
- При перерывах в подаче эл.энергии до 3-х суток, автоматически, за несколько часов восстанавливает полную работоспособность;
- Отсутствие коррозии корпуса и технологического оборудования;
- Не требуется дополнительная теплоизоляция;
- Удобство транспортировки и монтажа (не требуется спецтехника);
- Не требуется какое-либо бетонирование при монтаже (ЮБАС никогда не выталкивает из земли т.к. установка постоянно "пригружена стоками" );
- Относительно низкая стоимость монтажа установки;
- Возможность длительной работы без поступления стоков (при периодической эксплуатации) до трёх месяцев;
- Длительный срок эксплуатации (более 50 лет);
- Экологическая безопасность;
- Количество обслуживаемых лиц от 1 до 25000 чел..
1. Конечная ступень очистки доступна для визуального контроля, что исключает попадание неочищенной воды в окружающую среду.
2. Применение перфорированной мембраны позволяет получить мелкопузырчатую аэрацию, с периодическим прерыванием активации и, как следствие, повышение эффективности очистки.
3. Применение новых технологий сводит энергопотребление установки к минимуму, что приводит к уменьшению эксплуатационных затрат
4. Благодаря применению эрлифтов, число механических узлов в установке сведено к минимуму, что повышает надёжность работы системы.
5. Установка автоматически регулирует режимы работы в соответствии с объёмом поступающих стоков.
6. Аэробный стабилизатор избытков активного ила позволяет использовать отходы как удобрение, сразу же после удаления его из установки. Удаление стабилизированного ила происходит штатным эрлифтом, или любым дренажным насосом, что позволяет обойтись без ассенизационной машины. Удаление ила происходит 1 раз в 3 месяца, но если используется внешний дренажный насос, удаление производится 1 раз в 6 месяцев.
|
| |
| |
| Гарантия на установки биологической очистки ЮБАС АСТРА ЦИКЛОН ЛОГО - 3 года
|
| Как работает установка биологической очистки Юбас |
| |
| Технические характеристики модельного ряда "ЮБАС" |
| Модель |
Кол-во обсл. лиц |
Произво-дительность (м3/сут.) |
Поступление загрязнений |
Максимальный залповый сброс (л) |
Мощность (Вт) |
Вес (кг) |
| ЮБАС 5 |
5 |
1,0 |
0,3 |
250 |
60 |
270 |
| ЮБАС 8 |
8 |
1,6 |
0,5 |
400 |
80 |
370 |
| ЮБАС 10 |
10 |
2,0 |
0,6 |
700 |
100 |
450 |
| ЮБАС 15 |
15 |
3,0 |
0,9 |
900 |
120 |
450 |
| ЮБАС 20 |
20 |
4,0 |
1,2 |
1200 |
150 |
550 |
| ЮБАС 30 |
30 |
6,0 |
1,8 |
1800 |
240 |
650 |
| ЮБАС 40 |
40 |
7,0 |
2,4 |
2200 |
270 |
650 |
| ЮБАС 50 |
50 |
9,0 |
3,0 |
3000 |
300 |
930 |
| ЮБАС 75 |
75 |
12,0 |
4,6 |
4000 |
400 |
1100 |
| ЮБАС 100 |
100 |
16,0 |
6,0 |
6000 |
700 |
1300 |
| |
| Показатели качества неочищенных и очищенных бытовых сточных вод |
| № |
Показатель |
Модель |
До очистки, мг/л |
После очистки |
Гигиенические требования |
| мг/л |
% |
| 1 |
Химическое потребление кислорода ХПК |
Астра |
354 |
27 |
92 |
30 |
| Циклон |
320 |
21 |
93 |
| Лого |
350 |
18 |
95 |
| 2 |
Биохимическое потребление кислорода БПК5 |
Астра |
200 |
4 |
98 |
4,0 |
| Циклон |
240 |
2,8 |
99 |
| Лого |
233 |
2,0 |
99 |
| 3 |
Водородные показатель, pH |
Астра |
7,8 |
8,0 |
- |
6,5-8,5 |
| Циклон |
7,7 |
7,6 |
- |
| Лого |
7,7 |
7,5 |
- |
| 4 |
Азот аммонийный |
Астра |
72 |
1,0 |
99 |
2,0 |
| Циклон |
86 |
0,5 |
99 |
| Лого |
80 |
0,4 |
99 |
| 5 |
Нитриты |
Астра |
3,5 |
2,5 |
29 |
3,3 |
| Циклон |
3,9 |
0,1 |
97 |
| Лого |
4,5 |
0,02 |
99 |
| 6 |
Нитраты |
Астра |
48 |
36 |
25 |
45 |
| Циклон |
51 |
16 |
69 |
| Лого |
50 |
9 |
82 |
| 7 |
Полифосфаты |
Астра |
2,6 |
0,71 |
73 |
3,5 |
| Циклон |
3,8 |
0,28 |
93 |
| Лого |
3,4 |
0,25 |
93 |
| 8 |
СПАВ анионные |
Лого |
4 |
0,2 |
95 |
0,5 |
| |
| Остается лишь добавить, что установки чрезвычайно удобны в эксплуатации и не требуют для обслуживания специальной техники и спецперсонала. То есть обслуживание установки легко производит сам пользователь. Установка очень долговечна, т.к. корпус выполнен из полипропилена, который не подвержен коррозии и не меняет структуру под лучами солнца. А наличие в структуре панелей корпуса вспененного слоя способствует сохранению внутренней тепловой энергии биомассы. Установка работает без снижения качества очистки в зимних российских условиях.
Теперь нет необходимости ставить очистные сооружения вблизи от подъездных дорог, а внешний вид надземной части установки ЮБАС не испортит ваш ландшафт. Возможно изготовление установки с зеленых верхом под цвет газона. Отсутствие дурных запахов позволяет монтировать установки вблизи строений, а при необходимости - в подвалах. Гибкость системы и индивидуальный набор необходимых характеристик для решения проблемы очистки сточных вод делает установку системы "ЮБАС" самой универсальной системой из всех, предложенных на российском рынке.
Установки имеют множество модификаций и способны гибко приспосабливаться к конкретным требованиям пользователя, таким образом, область применения установок чрезвычайно широка: от отдельно стоящего коттеджа до целого коттеджного поселка. |
| |
| |
